DC 모터 에너지 리커버리 솔루션- BIC-2200 양방향  AC/DC 파워서플라이

Date：2023-12-29



Technical Service Center / Brian Lu
Brian@meanwellusa.com

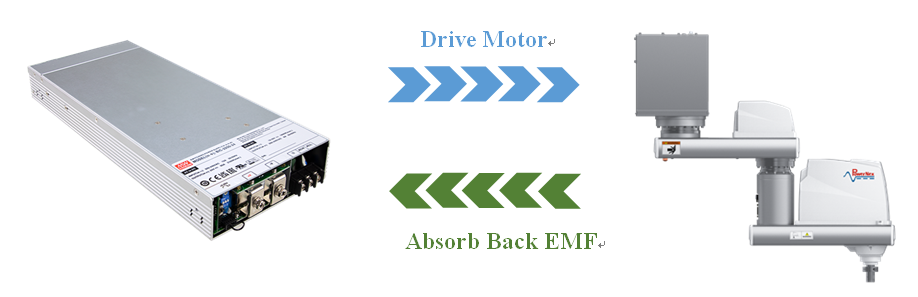

BIC-2200 양방향 파워 서플라이는 배터리 제조 분야에서 배터리 제조 비용 절감과 Net-Zero 탄소 기여도를 낮추는 것으로 유명합니다. 자동 검출 인버팅 기능을 바탕으로  BIC-2200는 별도의 외부 재생 클램프 장치나 회로 없이 DC 모터 관련 응용 프로그램의  back EMF(Electromotive Force)을 직접 흡수하는 데에도 사용할 수 있습니다.





DC 전압을 사용하여 모터(특히 서브 모터)에 전력을 공급할 때 모터는 일반적으로 감속 과정에서 Back EMF를 생성합니다. 이것은 역방향 전류를 생성하여 DC 전원 전압을 공급하고 DC전원 출력 커패시터 팩을 충전합니다. 따라서 역방향 전류가 커패시터 팩을 완전히 충전한 후 DC 전원 전압은 과전압 보호 기능을 트리거합니다. 그림1은 모터가 감속하는 동안 DC전원 전압의 상승을 보여줍니다.

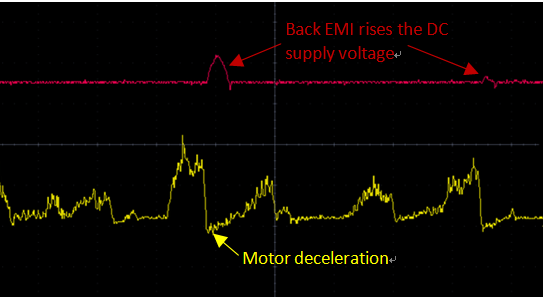

그림1 모터 감속이 DC 전원 전압을 상승시킴


DC 전원 출력단에 플라이휠 다이오드, 출력 커패시터 또는 클램프 장치를 추가하여 피드백된 에너지를 분산하거나 흡수하는 등 Back EMF 문제를 해결할 수 있는 많은 솔루션이 있습니다. 그러나 이러한 솔루션은 전체 시스템 설계의 비용과 복잡성을 증가시킵니다. BIC-2200양방향 파워서플라이는 AC-DC 전원 공급 모드에서 모터를 직접 구동할 수 있고, 과전압 보호를 트리거 하지 않고 트랜스 상태 자동 감지 기능을 통해 모터의 Back EMF를 흡수하는데 사용할 수 있습니다. 그림2는 BIC-2200 인버터 모드가 Back EMF 에너지를 흡수하여 모터가 감속할 때 BIC-2200이 안정적으로 전압을 출력할 수 있음을 보여줍니다. 결론적으로 양방향 파워서플라이인 BIC-2200은 모터 구동 시스템의 설계를 단순화하고 비용을 절감할 수 있는 통합 솔루션을 제공합니다.



그림2 BIC-2200 모터 감속 중 출력 전압 안정화
